Tecap Automated Test Platform

Tecap ATP ist die sofort einsatzbereite Software-Plattform zum Steuern von Testsystemen und Durchführen von automatischen Tests.

  • Einzelne Prüfstände schnell und einfach mit Software ausstatten
  • Vernetzte Test Floors betreiben mit zentraler Datenbank
  • Smart Process Fähigkeiten für optimiertes Test Management in der Produktion
  • Elektronische Bauteile und Baugruppen
  • Halbleiter
  • Mechanik
  • Produktion
  • Entwicklung
  • Versuch

Moderne, standardisierte Testprogrammentwicklung und Diagnose von Funktionstest und In-Circuit-Test gehören ebenso zum Repertoire wie Funktionen zur Gestaltung und Organisation der Aufgaben rund um den gesamten Testprozess.

  • Die Tecap Plattform bringt alles mit für das Steuern von Testsystemen im automatischen Test elektronischer Bauteile und Baugruppen in Produktion und Entwicklung.
  • Vollständig an die Kundenumgebung anpassbar: Messtechnik, Handling, Data Logging (DB, MES, etc.), Rüstprozeduren, Operator Interfaces und Workflows
  • Testprogrammentwicklung für Funktionstest1) und In-Circuit-Test2)
  • Datenaufzeichnung und Datenmanagement in SQL Datenbank, lokal und zentral (konsolidierbar)
  • Testsystemkonfiguration, Testplanung, Programmentwicklung mit Debuggen, Testausführung, Datenanalyse, Package Management für die Produktionsfreigabe – alles per Benutzeroberfläche geführt

1) per entsprechender Platform Engine, die die Programmiertechnik in die Tecap Plattform integriert. Im Lieferumfang ist die .NET-TP Engine zum Betrieb von Funktionstest auf Basis von .NET Testprogrammen, benötigt zusätzlich eine Visual Studio/Sharp Develop IDE

2) per Tecap CompactTSVP ICT Platform Add-On Pack kann auf der Tecap Plattform ein Kombi-Test aus FCT und ICT gemacht werden

Programmieren und Bedienen von Messtechnik und Testsystemen

Die Tecap Plattform ist hardware-offen. Jede Art von Messtechnik und Testsystemen kann eingebunden werden.

Für die Nutzung marktgängiger Instrumente gibt es unser Hersteller-Pack (Tecap Instruments Pack) als Add-On zur Installation.

Damit können viele hunderte Standard-Geräte sofort über eine grafische Bedienoberfläche programmiert und angewendet werden. Eine direkte Treiberprogrammierung entfällt.

  • Steuerung von Automated Test Equipment (ATE) für Funktionstest und In-Circuit-Test
  • Betrieb von Prüfanlagen mit Adaptern und SPS-Steuerungen
  • halb- und vollautomatischer Test von elektronischen Komponenten und Baugruppen
  • Endtest in der Produktion
  • Versuchstest bei Vor- und Musterserien
  • Standardisierte Testprogrammentwicklung
  • Anpassbar an die eigene System-Landschaft (Customizing) – bereits nach Installation mit Standardelementen sofort 100% nutzbar

Erstellen von Testprogrammen

Die Tecap Plattform enthält Funktionen für die Erfassung und Auswertung von Testergebnissen. Diese Funktionen zeigen direkt die Ergebnisse samt numerischer Statistik live während des Testlaufs auf dem Bildschirm. Zur Einschätzung des Qualitätsniveaus von Prüfling, Testprogramm und Testsystem dienen die Live-Daten zur Prozess- und Maschinentauglichkeit als Bewertungsgrundlage. Diese Ergebnis- und Statistik-Daten können direkt in eine Reportdatei (Excel, PDF, etc.), in die Tecap-Datenbank oder in ein MES-System gespeichert werden.

  • Erstellung und Verwaltung ganzer Testprojekte
  • Entwicklung der Testprogramme

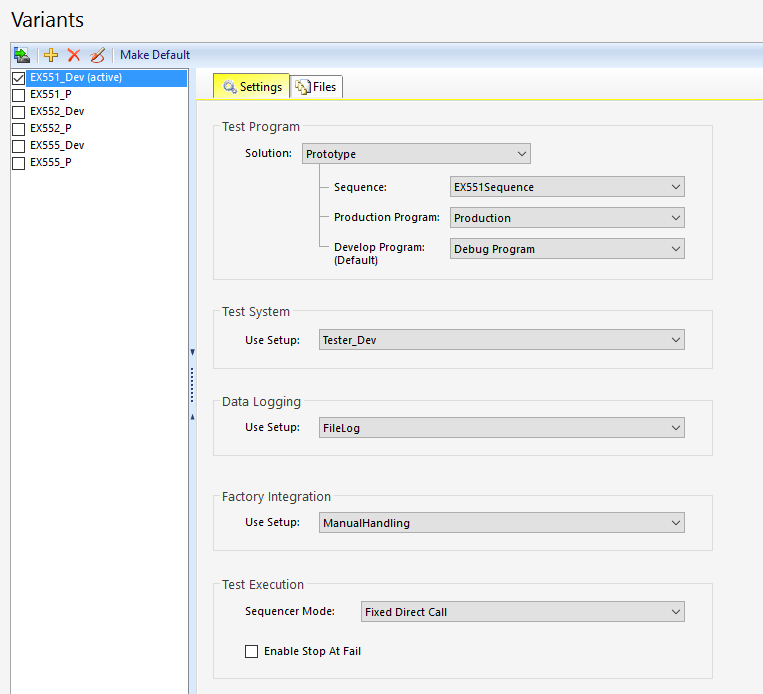

  • Sequenz- und Varianten-Verwaltung

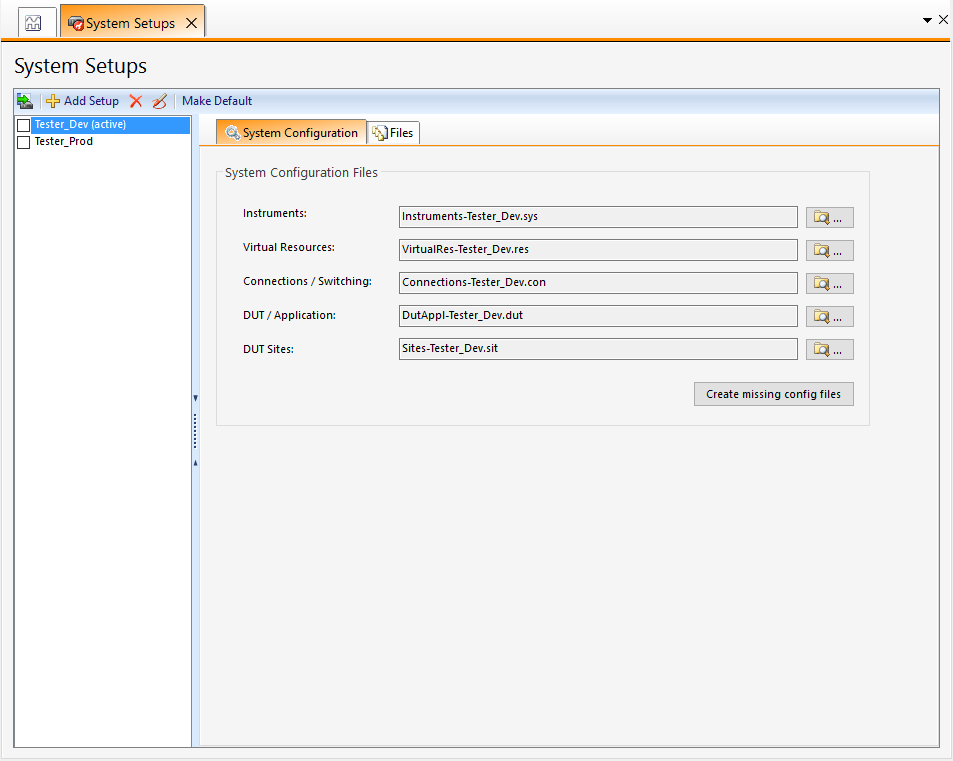

  • oberflächengestützte Systemkonfiguration und Systembedienung
  • Debuggen und Diagnose
  • Live-Daten bei Ergebnissen und Statistiken

Verwalten und Organisieren des Testprozesses

Die Struktur der Testprogramme ist über die unterschiedlichen Testprojekte und Testsysteme hinweg gleich. So haben Sie einen sehr hohen Wiedererkennungswert. Basierend auf den vielfältigen Engineering- und Customizing-Funktionen von Tecap kann jeder gewünschte Testprozess abgebildet werden. Damit lässt sich eine grundlegende Standardisierung erreichen.

  • Erfassung der Testspezifikation
  • Anbindung an Datenmanagementsysteme
  • Sichere Freigabe von Testprojekten in den Produktionstest
  • Integration und Konfiguration von Adaptern und Handlingsystemen
  • Kommunikation mit manuellen oder automatischen Fertigungsanlagen
  • Bedienoberflächen für das Rüsten und Operator-Betrieb.

Platform Apps

  • Test Engineer
    Projektkonfiguration und Programmerstellung, Debugging, Analyse, etc.
  • Test Operator
    Testbetrieb in der Produktion
  • Result Analyst
    Ergebnisse betrachten und auswerten
  • Test Planner
    Testpläne editieren ohne Engineering Lizenz
  • Distribution Server
    Server-Anwendung für die verteilte Tecap-Datenbank über beliebige Transportwege (Share, MessageBus, FTP, etc.)
  • Database Replicator
    Station-Anwendung zur Durchführung der Datenbank-Synchronisation nach Zeitplan oder Ereignissen
  • Database Manager
    Verwaltung und Organisation der Datenbank für Microsoft SQL Server und MySQL
  • Installation Assistant
    Werkzeug zur Lizenzierung, Einrichten einer Pin-Sperre, Erstellen von Plugin-Setups, etc.

Instruments Pack

Die Instrumentenbibliothek mit gängigen Herstellern enthält mehrere hundert fertig anwendbare Geräte und wird laufend erweitert.

Datenerfassung und Analyse


Um Rückschlüsse aus den Testdaten zu ziehen, die mehr als eine Gut/Schlecht-Betrachtung sind, gibt es im Result Analyst zahlreiche Auswertefunktionen.

Halbleitertest


Die Tecap Platform bietet Plugin-Schnittstellen zur Anbindung von Wafer Probern.

Konfiguration von Wafer Maps und Binning gehören ebenso zum Repertoire wie das Sampling (Stichprobentests) und STDF Data Logging.


Automotive * Consumer * Halbleiter * EMS * Medizin * Luft- und Raumfahrt * Energietechnik * Sensorik * Industrielle Anwendungen

Routes

Routen beschreiben die für die Signalverschaltung notwendigen Pfade durch das System. Egal ob durch Matrizen, Multiplexer, über Applikationsrelais oder einfache Relaiskarten.

  • Routen zur Systemverschaltung
  • Schalten durch logische Namen
  • Beliebige Anzahl an Schaltvorgängen pro Route
  • Vordefinierte, statische Routen
  • Dynamische Routen, die vom System zur Laufzeit errechnet werden
  • Kurzschlußüberwachung

Software Downloads



Tecap
Automated Test Platform
Version 22.2.0

Lizenzierung

Features in Tecap 2022

  • Dezentrale, verteilte Datenbank-Organisation mit Hintergrundreplikation; ermöglicht entkoppelte, autarke Teststationen
  • Unterstützung für MySQL Datenbanken
  • Database Manager Anwendung zum Organisieren und Verwalten von Datenbanken und deren Verteilung und Synchronisation
  • Kontaktierung mit Überwachung des Abnutzungsgrads
  • Wiederverwendbare Factory Integration Konfiguration mit Einstellungen per Variante
  • Batch Struktur anlernen (Wafer, Tray, etc)
  • Batch Struktur (Wafer, Tray, etc) importieren / exportieren
  • Direktes Debuggen von freigegebenen Produktionsprojekten an der Station
  • Pinsperre für EW-Anwendungen in der Produktion
  • Zahlreiche Verbesserungen der Bedienung und Stabilität

Tecap Features

  • Multiple Platform Engines – Kombination mehrerer Software- und Programmierumgebungen und Techniken zur Umsetzung des Testprogramms
  • Flexibles Baukastensystem zur Projektkonfiguration für Sequenzen und Varianten, Setups für das Testsystem, Data Logging, DUT, usw.
  • Unabhängige (Weiter-)Entwicklungsstufen innerhalb eines Projekts, um das Testprogramm für verschiedene Entwicklungsstufen des Prüflings (z.B. Prototyp, Muster, Final) aufzubauen und zu erweitern
  • Erstellen und Ausführen von Workflows mit verketteten Testsetups, um mehrstufige Produktionsabläufe zu realisieren
  • Ergebnisse und Statistiken während des Testlaufs in der Oberfläche live und in kompakter Darstellung verfügbar
  • Numerische Statistik zur Maschinentauglichkeitsprüfung nach MSA1+3 (cpk/cgm, usw.)
  • Fertige Datenprotokollierung für Testergebnisse und Statistiken, z.B. Datenbank, Excel-Format, PDF, usw.
  • Plugin API mit Zugriff auf Testplan-Inhalte, System Setup, usw.
  • Moderne grafische Oberflächen und User Experience

  • System Architect – alle Definitionen und Konfigurationen des gesamten Testsystems mit Adapter und DUT/UUT über Oberflächenbedienung
  • System Report exportieren in Excel, HTML, etc.
  • Paralleltest per Konfiguration skalierbar (Multi-Site Test)
  • Vollständige Eingabe der Systemverdrahtung
  • Automatische Signalpfadfindung (Auto-Routing) vom Messgerät bis zum DUT/UUT
  • Fertige High Level Integration von Mess-/Stimuligeräten und Schaltmodulen im Tecap Instruments Pack

  • Production Package Management
  • Plugin-Architektur für einfaches Customizing – Anpassung an Ihre spezifische System- und Software-Landschaft
  • Customizing von Data Logging, Test Handling, Visualisierungen für Rüsten und Bedienerbetrieb
  • Funktionen für dynamische Testplanerstellung aus externen Quellen, wie z.B. ERP/MES
  • Service Mode für Produktionsumgebung
  • integriertes, rollengesteuertes Berechtigungssytem
  • Einheitensystem mit automatischer Ergebnisumrechnung
  • Konfiguration der Netzfrequenz (50Hz/60Hz)

  • Waveform Manager – Zentrale Organisation von Waveforms mit Speicherung in Datenbank
  • Qualitätsalarme für bessere Produktionsüberwachtung (Stop nach n Fails, Yield Drop, etc.)
  • Bedingungsabhängige Tests
  • Qualitätsrelevanz von Tests (Pass/Fail, Monitoring)
  • Wafer Mapping
  • Wafer Sampling
  • Neues Datenbank-Design für verteilte Nutzung auf Stationen und Server
  • Protokollierung von Wartungs-Aktionen in Datenbank per Station
  • Result Analyst zur Datenauswertung – cpk/cgm, Häufigkeitsverteilung, Trend/Stabilität, Wafer/Tray Maps
  • Verbesserter Testplan Editor
  • Testplan Infos in .NET Code Kommentare synchronisiert
  • Seriennummer Tracking

Systemvoraussetzungen

Betriebssystem

  • Windows 10, Windows 8/8.1, Windows 7
  • Microsoft® .NET Framework 4.5.2

Testprogramm- und Pluginentwicklung

  • Microsoft Visual Studio 2013/2015/2017/2019
  • Visual Studio Community 2017/2019
  • SharpDevelop 5

Datenbank

  • Microsoft SQL Server 2016/2014/2012 und Express Edition
  • MySQL
